植筋,又叫种筋,是以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆种植于基材混凝土中的后锚固连接方法之一,是结构植筋加固与重型荷载紧固应用的**选择。
“植筋”技术是一项针对混凝土结构较简捷、有效的连接与锚固技术;可植入普通钢筋,也可植入螺栓式锚筋;现已广泛应用于已有建筑物的加固改造工程,
结构胶粘剂,简称结构胶,用于承重结构构件粘结的、能长期承受设计应力和环境作用的胶粘剂。
混凝土等级
采用植筋技术对混凝土结构进行加固改造时,原构件的混凝土强度等级规定如下:
1、当新增构件为悬挑结构构件时,原构件的混凝土强度等级不得低于C25;
2、当新增构件为其它构件时,,原构件的混凝土不得低于C20。
植筋的施工工艺
定位—–钻孔——清孔除尘—-配胶——注胶——植筋——检验
1、弹线定位:对照施工图,在既有结构(柱或承台)相连接的结构表面,按设计或构造要求在设置钢筋的位置,沿高度方向进行弹线,先弹竖线,再弹横线,横竖线相交部位,即为钢筋的钻孔位置。

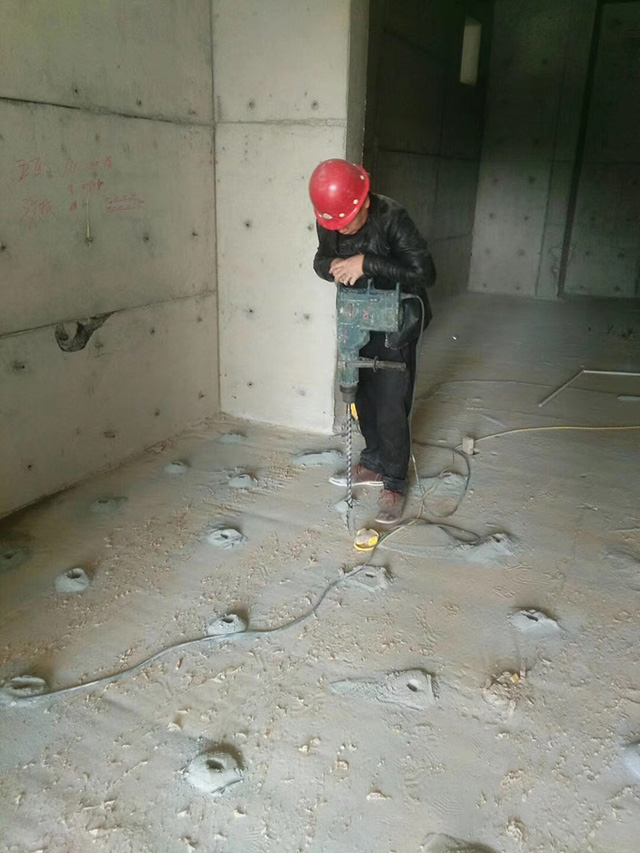

2、钻孔:根据弹出的钻孔位置,用电钻钻孔,孔深和孔径按设计要求确定。如设计无要求时,孔深按≥15d考虑,般采用100mm,孔径按 d+2~4mm控制。钻孔时要使用电钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。孔深用电钻上项杆控制。如钻孔时遇到原有主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用 1:1 水泥砂浆填塞补平,
钢筋工程施工时,绑扎钢筋前,如箍筋位置与钻孔位置有可能重合,则需适当调整箍筋间距,尽可能避开,钻孔时如碰上箍筋或混凝土墙体水平筋,适当调整钻孔位置,废孔仍采用前面所述方法进行处理。
3、清孔:钻孔完成一个结构面后,可进行清孔操作。清孔的目的是要吹清孔内粉尘,采用专用毛刷和吹风机(橡皮气囊、手推式气筒或吸尘机)配合进行。清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理于净孔内粉上。一般来说孔内潮湿会对结构胶与混凝土的粘结产生不利影响,使其无法达到设计的粘结强度,影响拉结质量,
4、配胶:采用设计要求的高强锚固粘结剂。
5、注胶:根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆,将配好的植筋胶拌合物吸入内囊,注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约 8cm左右,推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至 离孔口1/3孔深(约3cm左右)时方可停止注胶,以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后,应把筒弹簧、拉杆用丙酮清洗干净,以利再用。
6、植筋:植筋应在注胶完成后立即进行。为保证胶体饱满,注胶完成后,将加工好的钢筋植入端醮少许胶液,缓缓插入植筋孔。操作时要边插入边沿一定方向转动多次,以使植筋胶与钢筋和混凝士孔壁表面粘结密实。钢筋在植筋施工前应彻底清除表面附着物、浮锈和油污。钢筋要插入孔道最深处,常温下保证24h不扰动(时间按植筋胶说明书控制),达到要求后方可进行下道工序工。

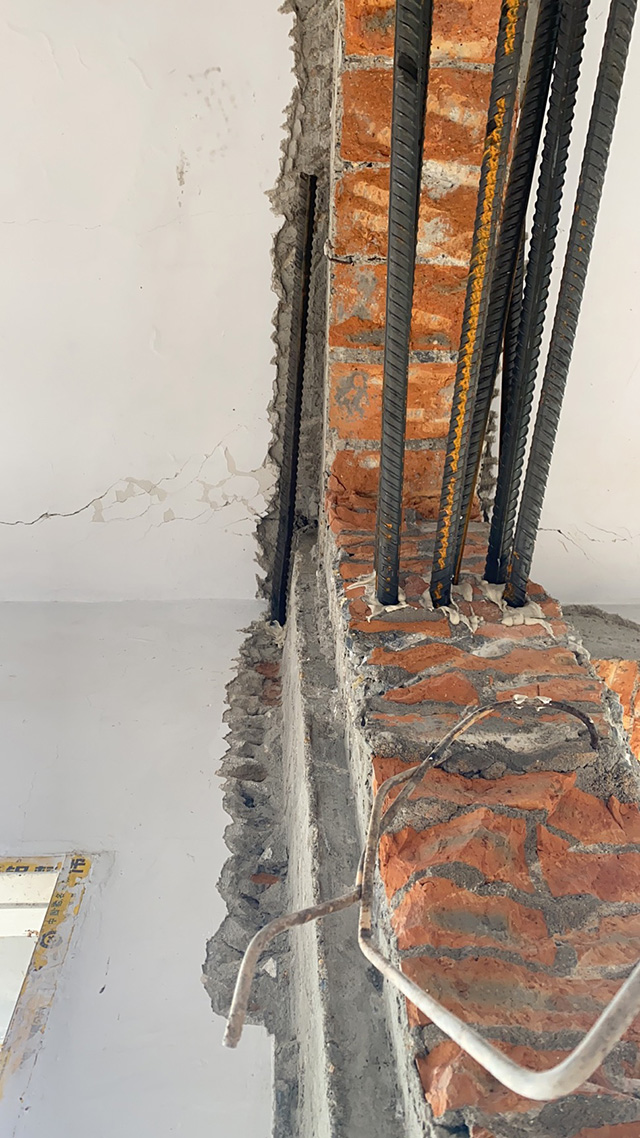

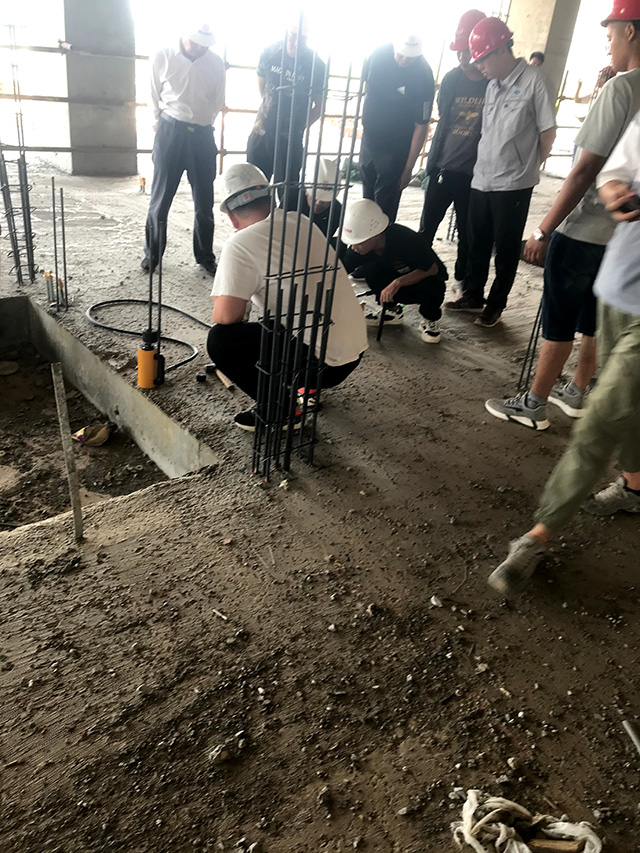

7、检查验收:按植筋胶说明书介绍的产品凝胶时间和固化时间,一般为15min和1h,植筋到位后,凝胶前要派专人现场看护施工完的钢筋,严防碰撞:胶体完全固化后方可进行拉拔试验。采用非破坏性检验,试验值达到设计要求后卸荷。如设计无要求,可参照《混凝土结构后锚固技术规程》CJGJ145-2004)附录A执行。
